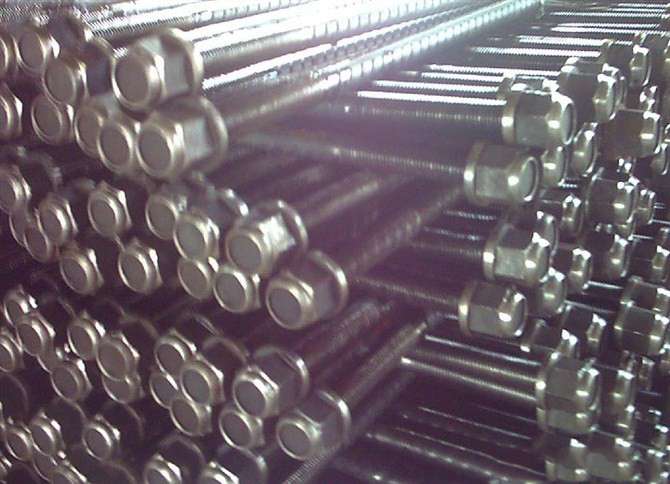

矿用锚杆是当代地下开采的矿山当中巷道支护的基本的组成部分，他将巷道的围岩束缚在一起，使围岩自身支护自身。锚杆不仅用于矿山，也用于工程技术中，对边坡，隧道，坝体等进行主动加固。锚杆作用很大，为了确保产品质量，保证井下使用安全，需要对锚杆的质量严格把关。本文主要研发了锚杆几何尺寸的检测设备，帮助生产高质量的锚杆

矿用锚杆钢筋带有纵肋与横肋，而肋高也是锚杆钢的检测标准，为了对其尺寸进行在线检测，蓝鹏测控研发生产了图像分析锚杆钢测径仪，用于在线实时检测锚杆钢的内径、外径、对角线、螺距等尺寸。

图像分析锚杆钢测径仪采用的是图像法检测锚杆钢的具体尺寸信息，在该测径仪的内部安装有多台工业相机进行连续不间断的拍照，通过自主研发的系统进行图像处理，从而得到被测锚杆钢的尺寸信息，并且还可以显示图像，从而实现过钢过程的监测。

锚杆测径仪可以测量锚杆截面的三个尺寸：基圆直径、螺旋的直径、无螺旋部位的宽度尺寸。锚杆的螺旋为标准螺旋，在垂直于基圆轴向的标准径向上总有一侧处于螺旋的牙顶，所以其基圆直径很难直接测量。

锚杆测径仪采用高分辨率工业摄像机连续摄像和图像的精确处理技术来实现锚杆的在线测量，既可以解决测量的问题还可以增加测量螺旋的螺距、牙顶宽度、牙槽宽度以及两侧的牙高等尺寸。

锚杆测径仪结构组成部分包括光源、工业相机、PC机或工控机、执行机构等部分，该测径仪可配备外接显示屏实现数据的异地读取，并采用风冷水冷相结合的方式进行冷却防尘，使其适用于多种工况。
